鋼結構廠房結構布置圖包括哪些內容

人氣：302發表時間：2017-06-27

    鋼結構建筑以其強度高、抗震性能好、施工周期短、邊角料可回收等優點在大中型鋼結構工程中廣泛應用，鋼結構設計圖是提供編制鋼結構施工詳圖（也稱鋼結構加工制作詳圖）的單位作為深化設計的依據，所以鋼結構設計圖在內容和深度方面應滿足編制鋼結構施工詳圖的要求。必須對設計依據、荷載資料、建筑抗震設防標準，工程概況，材料選用和材料質量要求，結構布置，支撐設置，構件選型，構件截面和內力，以及結構的主要節點構造和控制尺寸等均應表示清楚。鋼結構廠房結構布置圖，主要表達了各個構件在平面中所處的位置并對各種構件選用的截面進行編號。主要包括以下內容：
    一、鋼結構廠房屋蓋布置圖，包括屋架布置圖（或鋼架布置圖）、屋面檁條布置圖和屋面支撐布置圖。屋面檁條布置圖主要表明了檁條間距和編號以及檁條之間設置的直拉條、斜拉條布置和編號；屋面支撐布置圖主要表示屋面水平支撐、縱向剛性支撐、屋面梁的隅撐等的布置及編號。

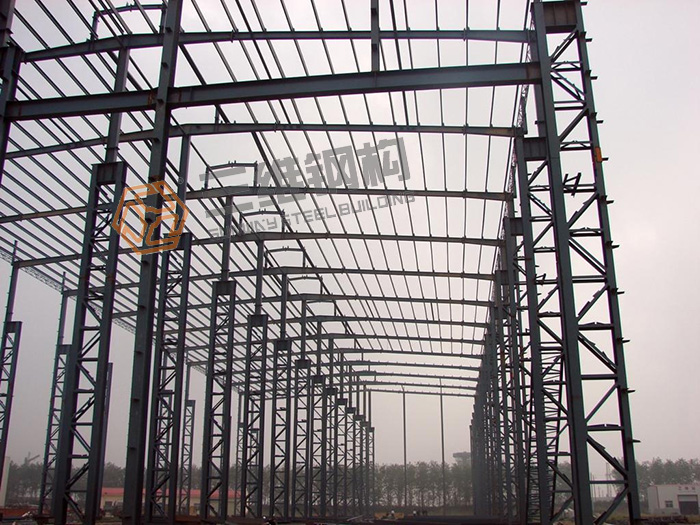

   二、柱子平面布置圖，主要表示鋼柱（或門式鋼架）和山墻柱的布置及編號，縱剖面表示柱間支撐、墻面支撐、墻面檁條及墻梁布置與編號，包括墻梁的直拉條和斜拉條布置與編號，柱隅撐布置與編號。
   三、鋼結構廠房吊車梁平面布置圖表示了吊車梁、車擋及支撐布置與編號。
   四、高層鋼結構的結構布置圖，它繪制出了結構平面布置圖，有標準層的一般應合并繪制，對于有些平面布置較為復雜的樓層，還應增加剖面表示清楚各構件關系。
   五、鋼結構廠房中除主要構件外，樓梯結構系統構件上開洞、局部加強、維護結構等應分別編制專門的布置圖及相關節點圖，與主要平面、立面布置圖配合使用。
   六、鋼結構廠房構件加工時應標注編號，首先按《建筑結構制圖標準》規定的常用構件代號作為構件代號，但在實際工程中，對同樣名稱而不同材料的構件，為便于區分，應在構件代號前加注材料代號，并在圖紙中加以說明。一些特殊構件代號中未作出規定的，一般應用漢語拼音字頭編代號，代號后面用阿拉伯數字按構件主次順序進行編號。一個構件如截面和外形相同，長度雖不同，應編為同一個號；但組合梁截面相同而外形不同，應分別編號。
