輕鋼結構廠房設計中連接節點的主要包括什么內容？

人氣：328發表時間：2015-10-21

         鋼結構廠房在施工之前，需要對其進行設計。特別是廠房連接節點，大到整個建筑結構，小到一個螺栓，都需要對其進行設計，以便保證鋼結構廠房的牢固性、實用性。廠房鏈接節點設計是輕鋼結構廠房設計中重要的內容之一。在結構分析前，就應該對節點的形式有充分思考與確定。常常出現的一種情況是，很終設計的節點與結構分析模型中使用的形式不完全一致，這必須避免。按傳力特性不同，節點分剛接，鉸接和半剛接。初學者宜選擇可以簡單定量分析的前兩者。
　　連接的不同對結構影響甚大。比如，有的剛接節點雖然承受彎矩沒有問題，但會產生較大轉動，不符合結構分析中的假定。會導致實際工程變形大于計算數據等的不利結果。 　　連接節點有等強設計和實際受力設計兩種常用的方法，設計中通常有焊縫及螺栓連接的表格等供設計者查用，比較方便。也可以使用結構軟件的后處理部分來自動完成。

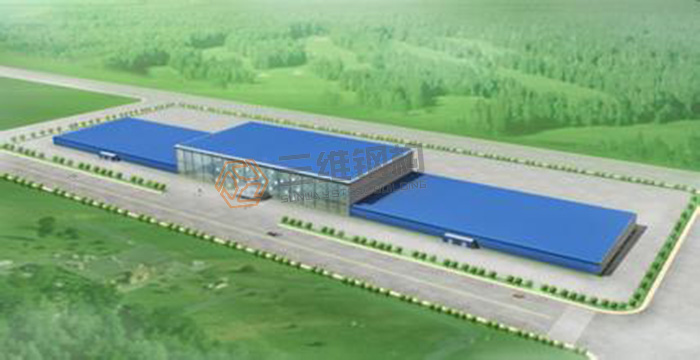

山東三維鋼結構股份有限公司鋼結構廠房設計圖集　　
    具體設計主要包括以下內容：
    1.焊接：對焊接焊縫的尺寸及形式等，規范有強制規定，應嚴格遵守。焊條的選用應和被連接金屬材質適應。E43對應Q235，E50對應Q345. Q235與Q345連接時，應該選擇低強度的E43，而不是E50。焊接設計中不得任意加大焊縫。焊縫的重心應盡量與被連接構件重心接近。其他詳細內容可查規范關于焊縫構造方面的規定。 　　
    2.栓接：鉚接形式，在建筑工程中，現已很少采用。普通螺栓抗剪性能差，可在次要結構部位使用。高強螺栓，使用日益廣泛。常用8.8s和10.9s兩個強度等級。根據受力特點分承壓型和摩擦型。兩者計算方法不同。高強螺栓很小規格M12.常用M16~M30.超大規格的螺栓性能不穩定，設計中應慎重使用。自攻螺絲用于板材與薄壁型鋼間的次要連接。國外在低層墻板式住宅中，也常用于主結構的連接。 　　
    3.連接板：可簡單取其厚度為梁腹板厚度加4mm.然后驗算凈截面抗剪等。 　　
    4.梁腹板：應驗算栓孔處腹板的凈截面抗剪。承壓型高強螺栓連接還需驗算孔壁局部承壓。 　　
    5.節點設計必須考慮安裝螺栓、現場焊接等的施工空間及構件吊裝順序等。構件運到現場無法安裝是初學者長犯的錯誤。此外，還應盡可能使工人能方便的進行現場定位與臨時固定。 　　
    6.節點設計還應考慮制造廠的工藝水平。比如鋼管連接節點的相貫線的切口需要數控機床等設備才能完成。
    以上便是鋼結構廠房連接節點設計時需要的注意的一系列的問題。好的鋼結構廠房圖紙是建筑的開端，好的設計團隊是出好圖紙的保障。山東三維鋼結構股份有限公司（股票代碼：832621）甲級設計資質、壹級施工資質，幾十名鋼結構設計師，為客戶提供圖紙?jiān)O(shè)計、咨詢服務。聯系電話：0632-5666177
